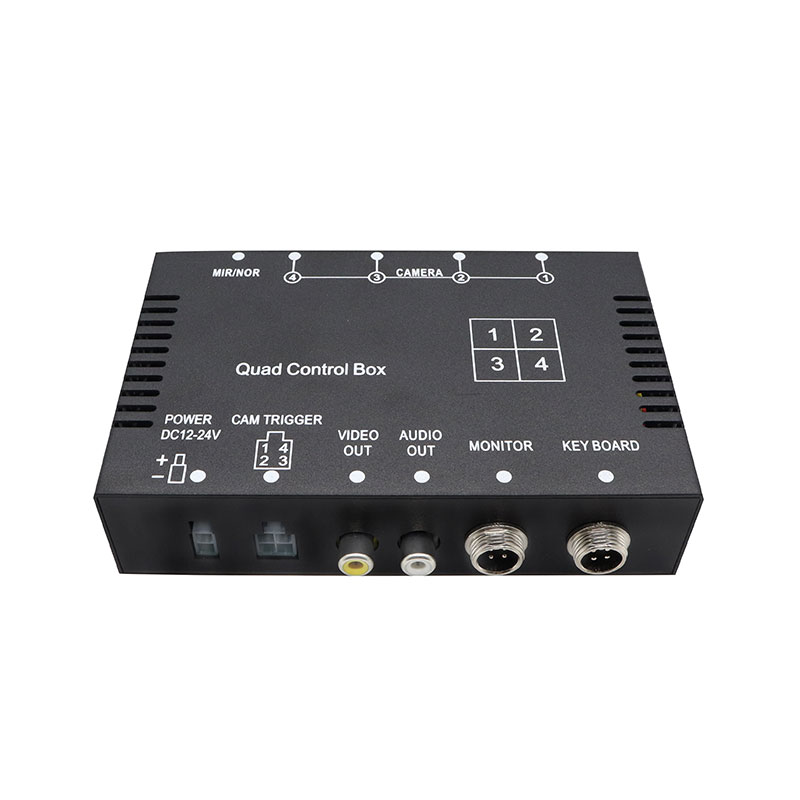

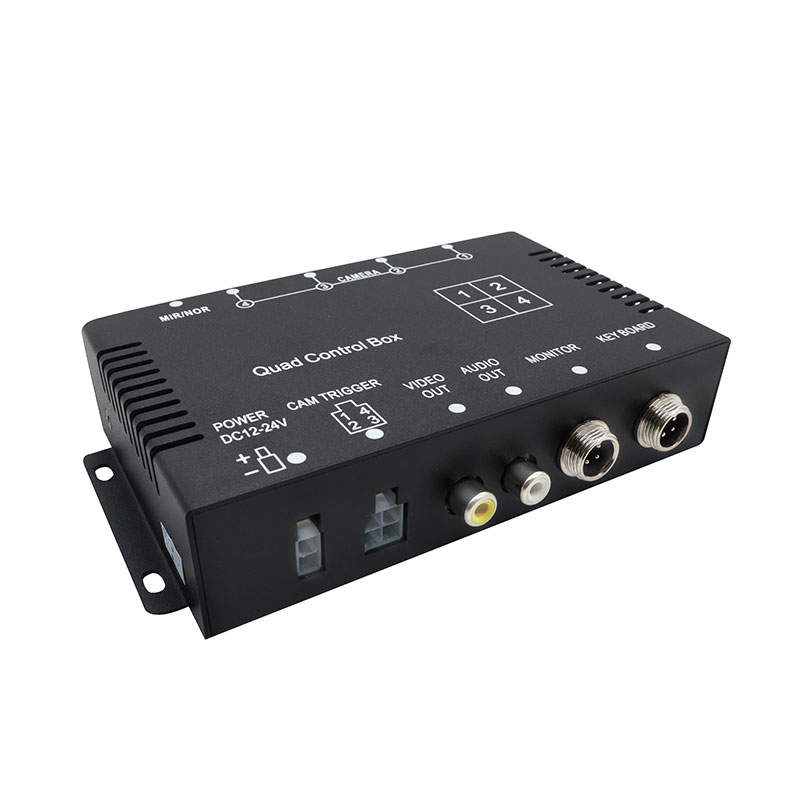

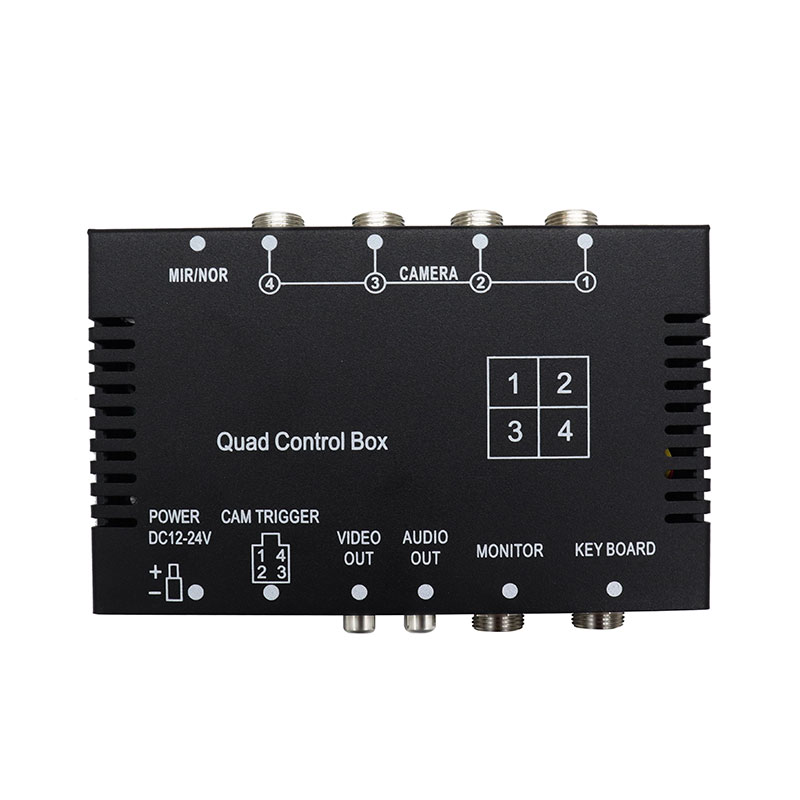

बहु-क्यामेरा प्रदर्शन र क्यामेरा स्विचिङको लागि 4CH वाहन भिडियो नियन्त्रण बक्स

धेरै क्यामेराहरूलाई अलग-अलग नियन्त्रण यन्त्रहरूमा सीधा जडान गर्नुको सट्टा, नियन्त्रकले एउटा कम्प्याक्ट एकाइमा 4 क्यामेरा इनपुटहरू प्रदान गर्दछ, विभिन्न क्यामेरा दृश्यहरू चयन गर्न र वाहन मनिटर मार्फत प्रदर्शन गर्न अनुमति दिन्छ। प्रणालीले चारवटा CVBS गाडी क्यामेराहरूलाई समर्थन गर्दछ र चयन गरिएको अपरेटिङ मोड अनुसार भिडियो डिस्प्लेलाई स्वचालित रूपमा विभाजित वा स्विच गर्न सक्छ। प्रत्येक क्यामेरालाई अलग-अलग रूपमा ट्रिगर गर्न सकिन्छ, जबकि प्रणालीले स्वचालित रूपमा सम्बन्धित क्यामेरालाई पूर्ण स्क्रिनमा प्रदर्शन गर्न सक्छ जब ट्रिगर सिग्नल सक्रिय हुन्छ।  प्रत्येक च्यानलले स्वतन्त्र मिरर / सामान्य छवि सेटिङहरूलाई समर्थन गर्दछ, प्रणालीलाई विभिन्न क्यामेरा स्थापना स्थितिहरूको लागि उपयुक्त बनाउँछ। ट्रिगर सिग्नल रद्द भएपछि, प्रणालीले छवि फिर्ता गर्न अघिल्लो प्रदर्शन स्थितिमा फर्कनु अघि लगभग 2 सेकेन्डको लागि ढिलाइ गर्न सक्छ। यसले उत्पादनलाई गाडीको क्यामेरा स्विचिङ, रियर भ्यू क्यामेरा प्रणाली, बहु-क्यामेरा निगरानी र व्यावसायिक वाहन भिडियो प्रणालीहरूको लागि उपयुक्त बनाउँछ।

उत्पादन सुविधाहरू

1. 4CH बहु-क्यामेरा इनपुट

कन्ट्रोलरले चारवटा CVBS क्यामेरा इनपुटहरूलाई समर्थन गर्दछ, धेरै सवारी क्यामेराहरूलाई एउटा भिडियो निगरानी प्रणालीमा एकीकृत गर्न अनुमति दिन्छ।

यो संग जोड्न सकिन्छ:

• अगाडि क्यामेरा
• पछाडि दृश्य क्यामेरा
• बायाँ साइड क्यामेरा
• दायाँ साइड क्यामेरा

यसले यसलाई 4 क्यामेरा वाहन निगरानी प्रणालीहरूको लागि उपयुक्त बनाउँछ।

2. स्वचालित क्यामेरा स्विचिंग

जब ट्रिगर सिग्नल सक्रिय हुन्छ, सम्बन्धित क्यामेराले स्वचालित रूपमा पूर्ण-स्क्रिन प्रदर्शनमा स्विच गर्न सक्छ।

यो प्रकार्य अनुप्रयोगहरूको लागि उपयोगी छ जस्तै:

• क्यामेरा सक्रियता उल्टो
• टर्न सिग्नल निगरानी
• साइड क्यामेरा सक्रियता
• ढोका वा विशेष वाहन निगरानी

3. व्यक्तिगत ट्रिगर नियन्त्रण

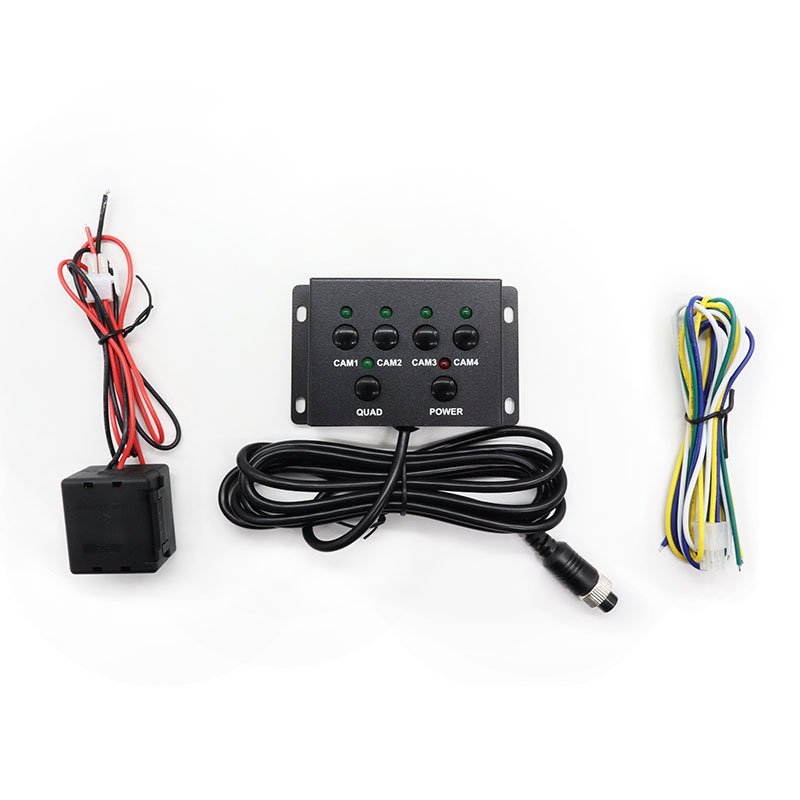

प्रत्येक क्यामेरा अलग ट्रिगर गर्न सकिन्छ। प्रयोगकर्ताले विभिन्न वाहन कन्फिगरेसनहरूको लागि लचिलो नियन्त्रण प्रदान गर्दै ट्रिगर तार वा म्यानुअल अपरेशन मार्फत चार क्यामेरा च्यानलहरू मध्ये कुनै पनि चयन गर्न सक्छ।

4. कन्फिगर योग्य क्यामेरा प्राथमिकता

प्रणालीले प्रदर्शन प्राथमिकता सेटिङहरूलाई समर्थन गर्दछ: CAM1 / CAM2 / CAM3 / CAM4। यसले स्थापनाकर्तालाई धेरै ट्रिगर संकेतहरू प्राप्त हुँदा कुन क्यामेराले प्राथमिकता लिनुपर्छ भनेर परिभाषित गर्न अनुमति दिन्छ।

5. धेरै भिडियो कनेक्टर विकल्पहरू

भिडियो आउटपुट मार्फत उपलब्ध छ: RCA / 4P उड्डयन कनेक्टर। यसले विभिन्न वाहन मोनिटर र क्यामेरा तारिङ प्रणालीहरूसँग एकीकरणको लागि लचिलोपन प्रदान गर्दछ।

उत्पादन प्यारामिटरहरू

उत्पादन प्रकार: D1 4CH सवारी साधन भिडियो नियन्त्रण बक्स

क्यामेरा इनपुट: 4CH CVBS

क्यामेरा चयन: व्यक्तिगत ट्रिगर / म्यानुअल चयन

प्रदर्शन: पूर्ण-स्क्रिन स्वचालित स्विच

प्रदर्शन प्राथमिकता: CAM1 / CAM2 / CAM3 / CAM4

छवि सेटिङ: सामान्य / मिरर

ट्रिगर प्रकार्य: व्यक्तिगत क्यामेरा ट्रिगर

ट्रिगर फिर्ता ढिलाइ: लगभग २ सेकेन्ड

भिडियो ढाँचा: PAL / NTSC

अडियो: अडियो आउटपुट समर्थित

पावर आउटपुट: क्यामेरा र LCD को लागि 12V

कार्य भोल्टेज: 9V–32V

संरक्षण: उच्च भोल्टेज / कम भोल्टेज / ओभरलोड संरक्षण

भिडियो आउटपुट कनेक्टर: RCA / 4P उड्डयन

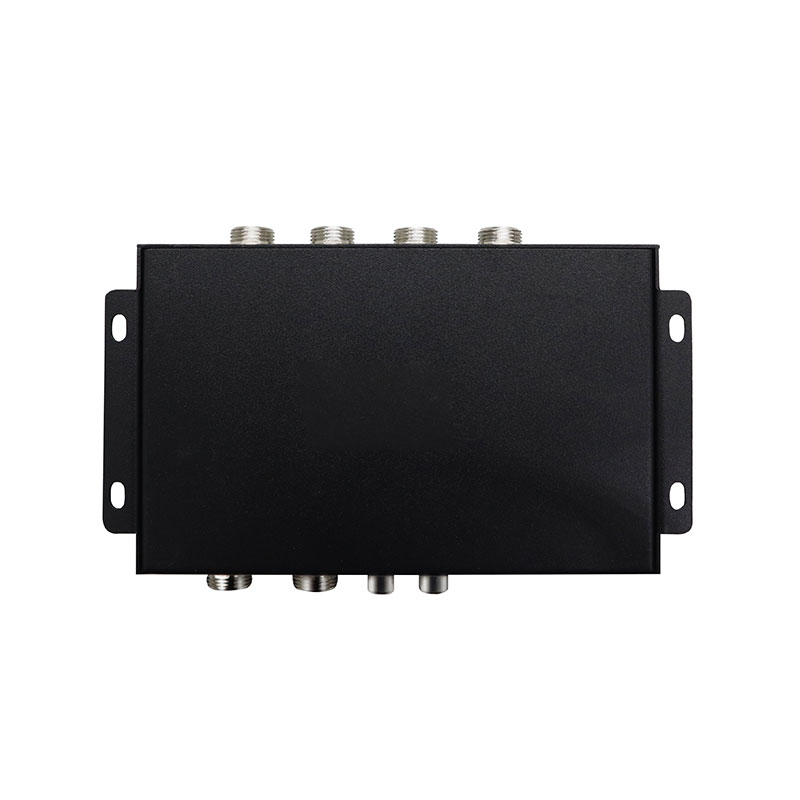

आयाम: १५५ × ८७ × ३२ मिमी

आवेदन परिदृश्यहरू

1. ट्रक क्यामेरा प्रणाली

नियन्त्रकले अगाडि, पछाडि र साइड क्यामेराहरू सहित ट्रक क्यामेरा प्रणालीमा धेरै क्यामेराहरू जडान गर्न सक्छ।

2. वाणिज्य वाहन अनुगमन

व्यावसायिक वाहन भिडियो निगरानी प्रणालीहरूको लागि उपयुक्त जहाँ धेरै क्यामेराहरू एउटै गाडीको प्रदर्शनमा जडान हुन आवश्यक छ।

आवेदनहरू समावेश हुन सक्छन्:

• डेलिभरी ट्रकहरू
• रसद सवारी साधन
• सेवा वाहनहरू
• उपयोगिता वाहनहरू
• व्यावसायिक भ्यानहरू
• बस क्यामेरा प्रणाली

4CH भिडियो कन्ट्रोलरलाई अगाडि, पछाडि र छेउमा निगरानीको लागि बस क्यामेरा प्रणालीहरूमा एकीकृत गर्न सकिन्छ।

3. निर्माण वाहन

निर्माण र गाडी वरिपरि धेरै क्यामेरा दृश्यहरू आवश्यक विशेष सवारी साधनहरूको लागि उपयुक्त।

उदाहरणहरू समावेश छन्:

• डम्प ट्रकहरू
• कंक्रीट मिक्सर ट्रकहरू
• उत्खननकर्ताहरू
• व्हील लोडरहरू
• विशेष उद्देश्यका सवारी साधनहरू
• पछाडि दृश्य क्यामेरा प्रणाली

रिभर्स ट्रिगर सक्रिय हुँदा स्वचालित रूपमा पछाडिको क्यामेरा प्रदर्शन गर्न नियन्त्रकलाई ब्याकअप क्यामेरा नियन्त्रकको रूपमा प्रयोग गर्न सकिन्छ।

4. बहु-क्यामेरा निगरानी प्रणाली

धेरै हेर्ने कोणहरू चाहिने सवारी साधनहरूको लागि, बहु-क्यामेरा भिडियो नियन्त्रकले केन्द्रीकृत क्यामेरा स्विचिङ र प्रदर्शन व्यवस्थापन प्रदान गर्दछ।

सामान्य वाहन क्यामेरा कन्फिगरेसन

साधारण 4 क्यामेरा वाहन प्रणाली:

• CAM1 → अगाडि दृश्य क्यामेरा
• CAM2 → पछाडिको दृश्य / ब्याकअप क्यामेरा
• CAM3 → बायाँ साइड दृश्य क्यामेरा
• CAM4 → दायाँ साइड दृश्य क्यामेरा

नियन्त्रण:

ट्रिगर तार / म्यानुअल चयन

प्रदर्शन: स्वचालित पूर्ण-स्क्रिन स्विचिङ

छवि: सामान्य / मिरर चयन योग्य

भिडियो: CVBS

शक्ति: ९–३२V

FAQ

Q1: यो भिडियो नियन्त्रण बाकस कति क्यामेरा समर्थन गर्न सक्छ?

नियन्त्रकले 4 CVBS क्यामेरा इनपुटहरूलाई समर्थन गर्दछ।

Q2: के प्रत्येक क्यामेरा अलग-अलग ट्रिगर गर्न सकिन्छ?

हो। प्रत्येक क्यामेरा ट्रिगर तार मार्फत व्यक्तिगत रूपमा ट्रिगर गर्न सकिन्छ।

Q3: क्यामेरा स्वचालित रूपमा पूर्ण स्क्रिनमा प्रदर्शन गर्न सक्छ?

हो। जब सम्बन्धित ट्रिगर संकेत सक्रिय हुन्छ, चयन गरिएको क्यामेरा स्वचालित रूपमा पूर्ण-स्क्रिन प्रदर्शनमा स्विच गर्न सक्छ।

Q4: के म म्यानुअल रूपमा क्यामेरा चयन गर्न सक्छु?

हो। चार क्यामेरा च्यानल मध्ये कुनै पनि नियन्त्रण प्रकार्य मार्फत चयन गर्न सकिन्छ।

Q5: प्रत्येक क्यामेराले फरक ऐना सेटिङ प्रयोग गर्न सक्छ?

हो। प्रत्येक च्यानलले स्वतन्त्र सामान्य वा मिरर छवि सेटिङहरूलाई समर्थन गर्दछ।

Q6: कुन सवारी साधनहरूले यो नियन्त्रक प्रयोग गर्न सक्छन्?

यो ट्रक, बस, व्यावसायिक वाहन, निर्माण वाहन, विशेष सवारी र फ्लीट क्यामेरा प्रणाली लागि प्रयोग गर्न सकिन्छ।

Q7: के यसले 24V सवारी साधनहरूलाई समर्थन गर्दछ?

हो। काम गर्ने भोल्टेज 9–32V छ, यसले 12V र 24V सवारी साधनका लागि उपयुक्त बनाउँछ।

Q8: के नियन्त्रकले PAL र NTSC लाई समर्थन गर्छ?

हो। दुबै PAL र NTSC भिडियो ढाँचाहरू समर्थित छन्।

Q9: के यसले अडियो समर्थन गर्दछ?

हो। नियन्त्रक अडियो आउटपुट समर्थन गर्दछ।

Q10: ट्रिगर रद्द भएपछि के हुन्छ?

ट्रिगर रद्द भएपछि, छवि अघिल्लो प्रदर्शन स्थितिमा फर्कनु अघि लगभग 2 सेकेन्डको लागि रहन सक्छ।
