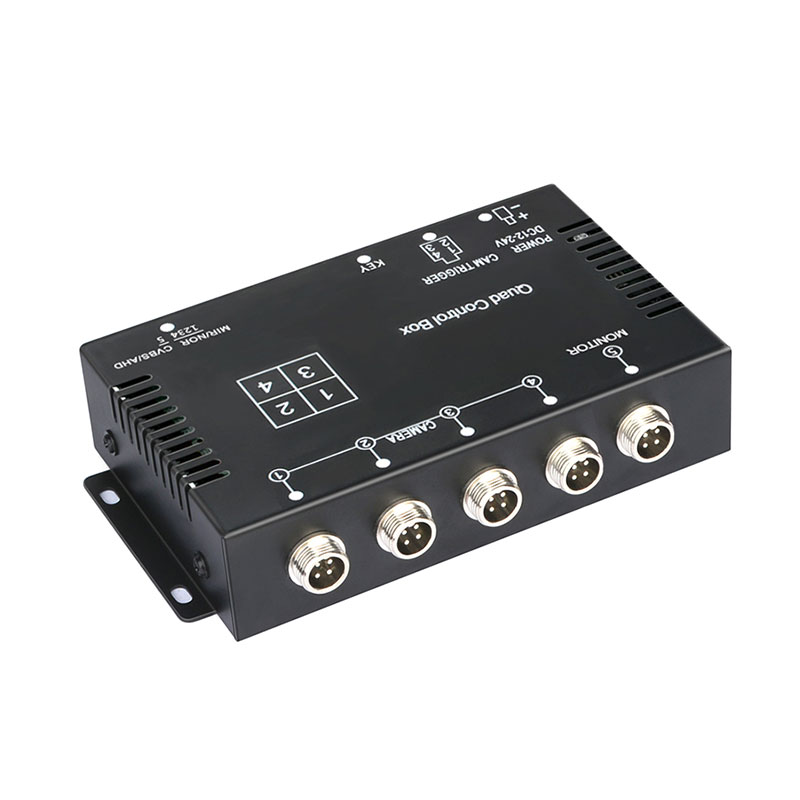

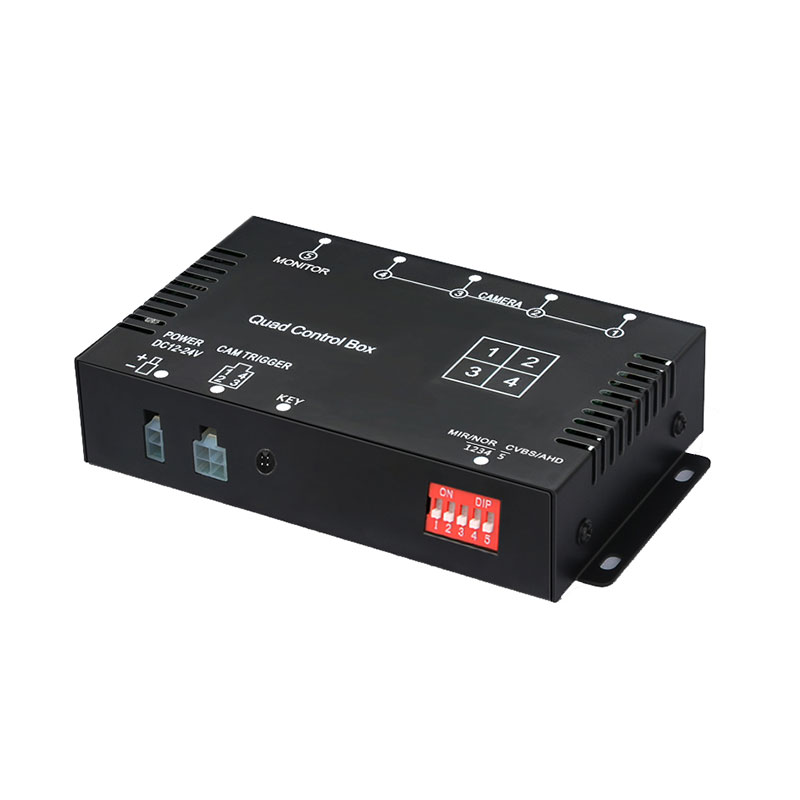

ट्रक क्यामेरा प्रणालीहरूको लागि 4CH AHD 720P/CVBS सवारी साधन भिडियो स्प्लिटर

उत्पादन लाभहरू

1. चार सवारी क्यामेराहरूको लागि एक नियन्त्रण इकाई

एउटा कम्प्याक्ट भिडियो नियन्त्रण इकाई मार्फत चार क्यामेरा च्यानलहरू जडान गर्नुहोस्। यसले बहु-क्यामेरा वाहन प्रणालीहरूको तार र सिग्नल व्यवस्थापनलाई सरल बनाउँछ।

2. AHD + CVBS क्यामेरा अनुकूलता

यसले समर्थन गर्न सक्छ AHD 720P/CVBS। यसले एकाइलाई विभिन्न पुस्ताका सवारीसाधन क्यामेराहरू प्रयोग गरेर आयोजनाहरूको लागि उपयुक्त बनाउँछ।

3. ट्रिगर-आधारित पूर्ण स्क्रिन स्विचिङ

प्रत्येक क्यामेरामा व्यक्तिगत ट्रिगर इनपुट हुन सक्छ। जब ट्रिगर सिग्नल सक्रिय हुन्छ, सम्बन्धित क्यामेराले स्वचालित रूपमा पूर्ण-स्क्रिन मोडमा प्रदर्शन लिन सक्छ। यो अनुप्रयोगहरूको लागि उपयोगी छ जस्तै: रिभर्स क्यामेरा सक्रियता, साइड क्यामेरा निगरानी, अगाडि क्यामेरा सक्रियता र सवारी साधनको ढोका वा पालो-सम्बन्धित क्यामेरा स्विचिङ।

4. लचिलो बहु-दृश्य प्रदर्शन

जब दुई वा तीन क्यामेरा जडान हुन्छन्, प्रणाली स्वचालित रूपमा सम्बन्धित 2-स्प्लिट वा 3-स्प्लिट प्रदर्शन मोडमा स्विच गर्न सक्छ। यसले मुख्य नियन्त्रण इकाई परिवर्तन नगरी विभिन्न क्यामेरा कन्फिगरेसनहरू निर्माण गर्न व्यावहारिक तरिका प्रदान गर्दछ।

5. स्वतन्त्र मिरर छवि सेटिङ

प्रत्येक क्यामेरा च्यानललाई सामान्य छवि वा मिरर छविको रूपमा अलग-अलग कन्फिगर गर्न सकिन्छ, विभिन्न क्यामेरा स्थितिहरूलाई तिनीहरूको उपयुक्त अवलोकन अभिमुखीकरण प्रयोग गर्न अनुमति दिन्छ।

उत्पादन प्यारामिटरहरू

उत्पादन प्रकार: 4CH AHD वाहन भिडियो मल्टिप्लेक्सर

क्यामेरा इनपुट: 4CH  AHD 1080P / AHD 720P / CVBS

भिडियो आउटपुट रिजोल्युसन: AHD 720P / CVBS

क्यामेरा च्यानलहरू: 4CH

प्रदर्शन मोड: फुल स्क्रिन / 2-स्प्लिट / 3-स्प्लिट / बहु-दृश्य जडान गरिएका क्यामेराहरू अनुसार

क्यामेरा ट्रिगर: प्रत्येक च्यानलको लागि व्यक्तिगत ट्रिगर

क्यामेरा चयन: ट्रिगर तार / म्यानुअल चयन

ट्रिगर प्रदर्शन: स्वचालित पूर्ण-स्क्रिन प्रदर्शन

प्रदर्शन प्राथमिकता: CAM1 / CAM2 / CAM3 / CAM4

ट्रिगर फिर्ता ढिलाइ: लगभग। २ सेकेन्ड

छवि सेटिङ: सामान्य / मिरर, प्रत्येक च्यानलको लागि स्वतन्त्र रूपमा समायोज्य

अडियो: 720P / CVBS अडियो आउटपुट समर्थित

पावर आउटपुट: क्यामेरा र LCD को लागि 12V पावर आउटपुट

कार्य भोल्टेज: DC 9V–32V

संरक्षण: उच्च भोल्टेज / कम भोल्टेज / ओभरलोड संरक्षण

भिडियो आउटपुट कनेक्टर: RCA / 4P उड्डयन

भिडियो प्रणाली: PAL / NTSC

आयाम: १५५ × ८७ × ३२ मिमी

सामान्य क्यामेरा कन्फिगरेसन

4-च्यानल वास्तुकला विभिन्न व्यावसायिक वाहन लेआउटहरूको लागि प्रयोग गर्न सकिन्छ।

• ट्रक / ट्रेलर

अगाडिको क्यामेरा + रियर क्यामेरा + बायाँ साइड क्यामेरा + दायाँ साइड क्यामेरा

• बस

अगाडिको क्यामेरा + रियर क्यामेरा + डोर/साइड क्यामेरा + अतिरिक्त क्यामेरा

• RV / Motorhome

रियर क्यामेरा + बायाँ साइड क्यामेरा + दायाँ साइड क्यामेरा + अगाडि क्यामेरा

• विशेष गाडी

अगाडि निगरानी + रियर निगरानी + कार्य क्षेत्र क्यामेरा + साइड क्यामेरा

वास्तविक क्यामेरा कन्फिगरेसन वाहन शरीर र निगरानी आवश्यकताहरु अनुसार समायोजित गर्न सकिन्छ।

ट्रिगर र प्रदर्शन नियन्त्रण

ट्रिगर प्रकार्य यो वाहन भिडियो मल्टिप्लेक्सर को मुख्य विशेषताहरु मध्ये एक हो। चार क्यामेरा च्यानल मध्ये प्रत्येक अलग ट्रिगर गर्न सकिन्छ। जब ट्रिगर सिग्नल प्राप्त हुन्छ, सम्बन्धित क्यामेरा प्रिसेट क्यामेरा प्राथमिकता अनुसार पूर्ण-स्क्रिन प्रदर्शनमा स्वतः परिवर्तन हुन्छ। ट्रिगर सिग्नल रद्द भएपछि, छवि अघिल्लो प्रदर्शन स्थितिमा फर्कनु अघि लगभग 2 सेकेन्डको लागि प्रदर्शित रहन्छ। यस प्रकारको ट्रिगर नियन्त्रण विशेष गरी उपयोगी हुन्छ जब चालकलाई सामान्य बहु-क्यामेरा प्रदर्शनलाई अस्थायी रूपमा ओभरराइड गर्न महत्त्वपूर्ण क्यामेरा दृश्य चाहिन्छ।

सीधा क्यामेरा जडान गर्नुको सट्टा भिडियो मल्टिप्लेक्सर किन प्रयोग गर्ने?

बहु-क्यामेरा वाहन प्रणालीको लागि, मुख्य चुनौती क्यामेराको संख्या मात्र होइन। प्रणालीले कुन क्यामेरा र कहिले प्रदर्शन गर्ने व्यवस्थापन गर्न आवश्यक छ।

4CH AHD वाहन भिडियो मल्टिप्लेक्सरले चार क्यामेरा र ह्यान्डलहरूको लागि केन्द्रीकृत जडान बिन्दु प्रदान गर्दछ:

• क्यामेरा इनपुट → सिग्नल प्रोसेसिङ → ट्रिगर कन्ट्रोल → डिस्प्ले स्विचिङ → मोनिटर आउटपुट

यसले सवारी साधन निर्माताहरू, स्थापनाकर्ताहरू र फ्लीट समाधान प्रदायकहरूलाई थप व्यवस्थित बहु-क्यामेरा वाहन निगरानी प्रणाली निर्माण गर्न अनुमति दिन्छ।

FAQ

Q1: नियन्त्रण बक्सले कति क्यामेराहरूलाई समर्थन गर्न सक्छ?

यसले 4 क्यामेरा इनपुटहरू सम्म समर्थन गर्दछ।

Q2: के यसले AHD1080P क्यामेराहरूलाई समर्थन गर्दछ?

हो। यसले AHD 1080P, AHD 720P र CVBS क्यामेरा इनपुटहरूलाई समर्थन गर्दछ।

Q3: के प्रत्येक क्यामेरा अलग-अलग ट्रिगर गर्न सकिन्छ?

हो। प्रत्येक क्यामेरा च्यानल छुट्टै ट्रिगर गर्न सकिन्छ र स्वचालित रूपमा पूर्ण स्क्रिनमा प्रदर्शन गर्न सकिन्छ।

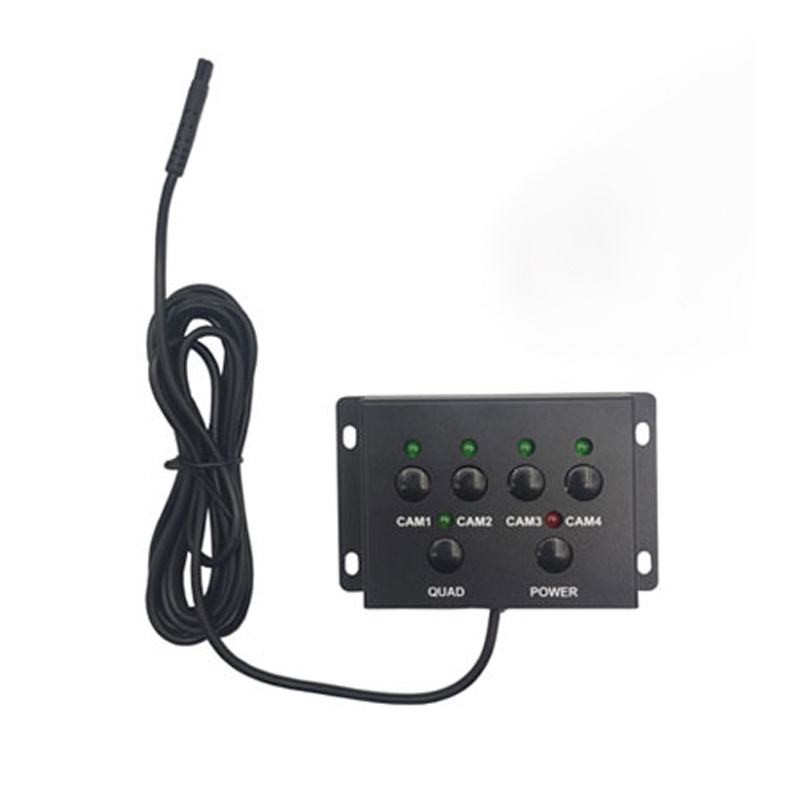

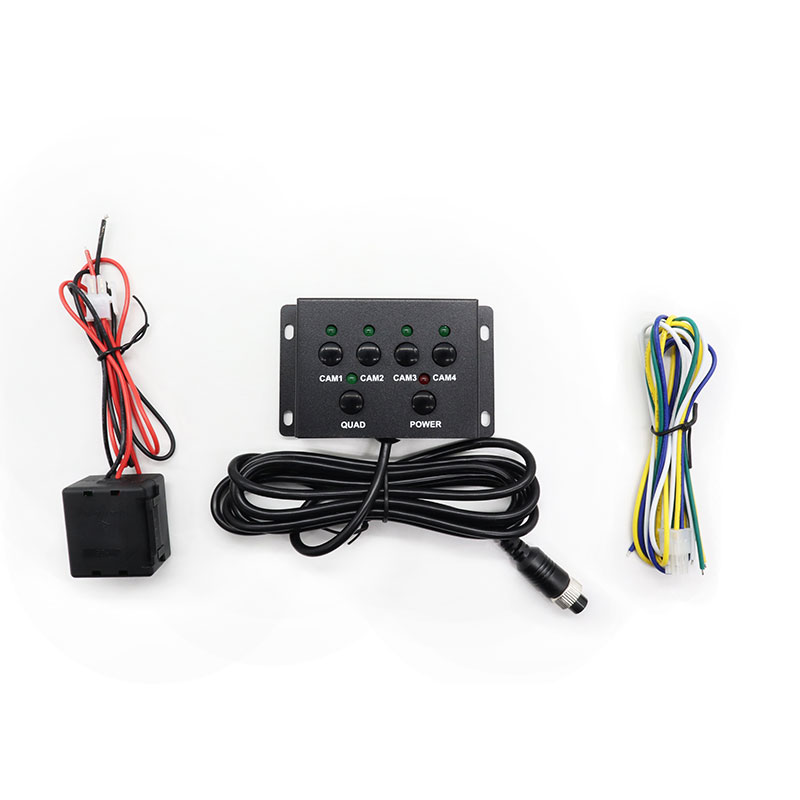

Q4: के म म्यानुअल रूपमा क्यामेरा चयन गर्न सक्छु?

हो। चार क्यामेरा च्यानलहरू मध्ये कुनै पनि म्यानुअल रूपमा चयन गर्न सकिन्छ।

Q5: के क्यामेराहरूले विभिन्न मिरर सेटिङहरू प्रयोग गर्न सक्छन्?

हो। सामान्य/मिरर छवि प्रत्येक च्यानलको लागि स्वतन्त्र रूपमा कन्फिगर गर्न सकिन्छ।

Q6: ट्रिगर संकेत गायब भएपछि के हुन्छ?

ट्रिगर रद्द भएपछि, चयन गरिएको छवि लगभग 2 सेकेन्डको लागि रहन्छ र त्यसपछि अघिल्लो प्रदर्शन स्थितिमा फर्कन्छ।

Q7: यसले 24V ट्रकसँग काम गर्न सक्छ?

हो। काम गर्ने भोल्टेज 9V–32V हो, जसमा साधारण 12V र 24V सवारी साधनहरू समावेश हुन्छन्।

Q8: के यसले भिडियो रेकर्ड गर्छ?

होइन। यो संस्करण भिडियो मल्टिप्लेक्सर/कन्ट्रोल बक्स हो, DVR होइन। यो भिडियो स्विच र प्रदर्शन व्यवस्थापन लागि डिजाइन गरिएको छ।
